• Amplitudes de 15 à 100 Volts (1000V avec option x10)
• 2 voies avec di/dt max (PE1 et PE2), 0,8 A/ns ou 6 A/ns
• Courant de sortie maximum par canal : 30 A ou 60 A
• Puissances crête par canal 800 W ou 1 500 W
• Faible impédance de sortie : < 2Ω ou <0,2Ω
• Temps de montée (5 ns ou 9 ns) et de descente (12 ns ou 35 ns)
• Largeurs d’impulsion de 30 ns à 1 700 ns par pas de 6,67 ns
• PRF de 1,5 10^-5Hz à 1,5kHz interne ou jusqu’à 150kHz ext.
• Puissance moyenne de 2,5 W par canal, jusqu’à 15 W au total
• Récepteur de 20 MHz avec un gain de 40 dB à 100 dB
• Option double polarité pour impulsions bipolaires
• Option x10 à transformateur d’impulsions haute tension
• Interface USB 2.0
• Compact, faible consommation (5 V, 0,15 mA en mode veille)

Les modèles JPNOV PE62 et PE102 sont des générateurs d’impulsions compacts basse (15 V) à haute (100 V ) tension, à faible impédance de sortie, légers et à puissance crête élevée, capables de piloter des charges à très faible impédance proche de 1 Ohm et de fonctionner sur une large plage de largeur d’impulsion allant de 27ns à 1,7µs. Ils sont fournis avec deux canaux (PE1 & PE2) équipés de connecteurs SMA et d’un récepteur 20MHz à gain variable de 40dB à 100dB. Ils peuvent fournir jusqu’à 60 A de courant pulsé. Les amplitudes d’impulsion peuvent être multipliées par un facteur de 10 ou converties en impulsions bipolaires avec des cartes PCB enfichables en option.

Ces instruments sont compacts (140x44x23mm) et légers de 200g. Ils peuvent facilement être montés sur une table de déplacement micrométrique XYZ et placés à proximité de la charge testée, avec des câbles courts limitant les pertes inductives.

Ils conviennent à l’étude de la réponse impulsionnelle des systèmes électroniques, acoustiques ou de capteurs en général.

Ils sont alimentés et pilotés par une interface USB 2.0 pour régler les différents paramètres d’impulsion.

Le modèle PE102 fournit des amplitudes allant de 25 V à 98 V avec un temps de montée de 9 ns et un temps de descente de 12 ns. La fréquence de répétition des impulsions (PRF) est variable de 10 Hz à 150 kHz en mode actif, jusqu’à 1,5 10^-5 Hz en mode veille. Il peut fournir une puissance d’impulsion maximale de 800 W dans la charge par canal, le rapport cyclique étant seulement limité par une puissance moyenne de 2,5 W à ne pas dépasser dans la charge. Le courant de sortie d’impulsion maximal est proche de 20 A par canal. Il présente une faible impédance de sortie, autour de 1,7 Ω, par canal. Un fonctionnement à tension plus élevée est possible, jusqu’à 1 000 V avec l’option x10. Les impulsions à double polarité sont également disponibles en option avec l’option double polarité

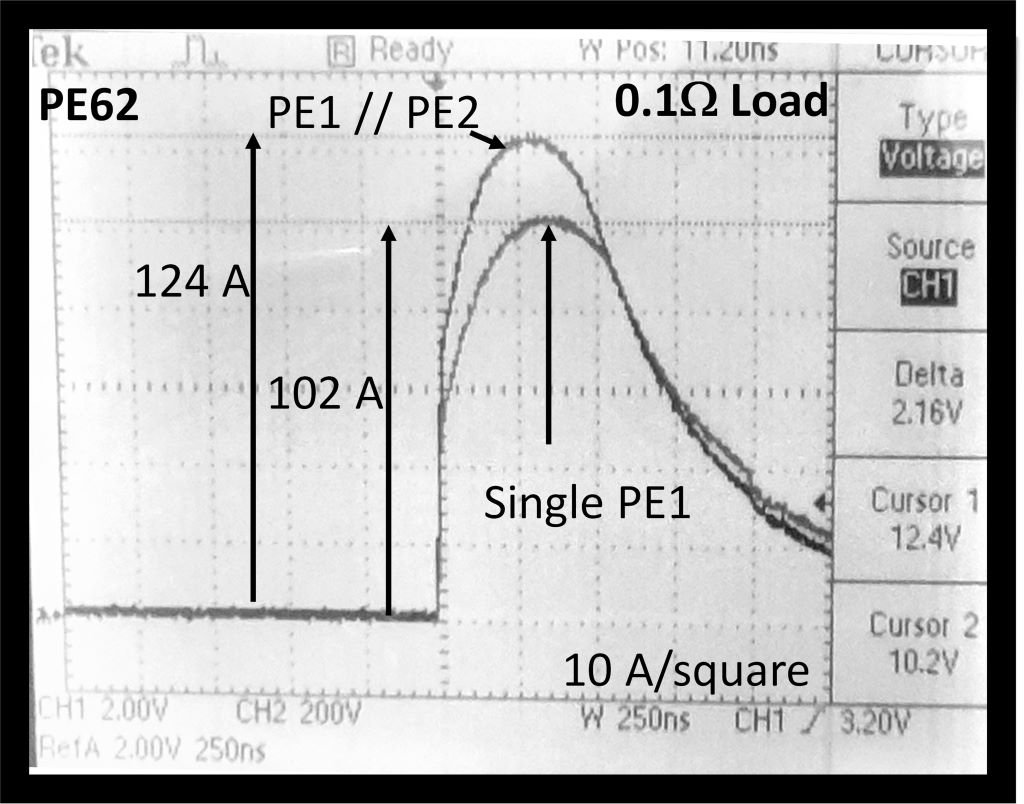

Model PE62 : Ce modèle fournit des amplitudes allant de 15 V à 60 V avec un temps de montée de 5 ns et un temps de descente proche de 35 ns. La fréquence de répétition des impulsions (PRF) est variable de la même manière que le PE102. La puissance de sortie maximale atteint 1 500 W par canal. Le rapport cyclique maximum est limité par une puissance totale de 15 W à ne pas dépasser pour les deux canaux combinés. L’impédance de sortie typique est de 0,16 Ω par canal avec un courant de sortie crête dépassant 60 A et un courant transitoire di/dt de 6 A/ns crête par canal. Un fonctionnement à tension d’impulsion plus élevée (600 V) est également disponible en option avec l’option x10. Des impulsions à double polarité sont également disponibles en option avec le plugin double polarité.

La sortie PE1 peut générer une impulsion de durée variable, tandis que la sortie PE2 peut générer 2 impulsions qui peuvent être retardées par pas de 6,67 ns par rapport à l’impulsion PE1. Les deux impulsions en sortie de PE2 peuvent également être positionnées l’une par rapport à l’autre par pas de 6,67 ns. Elles peuvent se chevaucher et être combinées en une seule impulsion d’une durée double de la durée maximale de chaque impulsion individuelle. Les impulsions peuvent être déclenchées en externe avec une gigue maximale de +/-3,5 ns. Une courte impulsion de synchronisation CMOS Sync est produite au moment de l’impulsion PE2 et est disponible sur un connecteur de sortie SMA. Ceci permet de combiner plusieurs générateurs d’impulsions afin de mettre en œuvre des lois de retard de phase utiles en ultrasons de puissance. Tous les modèles sont équipés d’une batterie interne de 300mA.h. conférant une autonomie d’environ une heure.

SPECIFICATIONS
